Úsek Pankrác – Olbrachtova
Projekt Výstavba trasy I.D metra v Praze
Základní informace
- První úsek I.D1a Pankrác – Olbrachtova Realizace stavebních prací
- Komplexní geotechnický monitoring a pasportizace
Výstavba čtvrté trasy pražského metra, trasy D, je rozdělena dle náročnosti do čtyř na sebe postupně navazujících etap. Práce začínají na nejnáročnějším úseku, jehož výstavba potrvá nejdéle, až sedm a půl roku. Jako poslední naopak vznikne nejjednodušší úsek, kde stavební práce zaberou pouze zhruba čtyři roky. V první etapě, označované jako I.D1a, DPP a sdružení zhotovitelů postaví úsek Pankrác - Olbrachtova. Na ní naváže druhý úsek, označovaný jako I.D1b, Olbrachtova (mimo) – Nové Dvory. Stavba bude zahájena po výběru zhotovitele a následném podpisu smlouvy. V rámci této fáze vzniknou tři stanice: Nádraží Krč, Nemocnice Krč, Nové Dvory a tři mezistaniční tunely, počínaje tím za stanicí Olbrachtova. Třetí v pořadí by se měl začít stavět úsek z Pankráce směrem do centra Prahy, tj. I.D3 Náměstí Bratří Synků – Náměstí Míru. V současné době je zpracována studie I.D3, která bude následně projednávána. Jako poslední DPP plánuje v 01/2026 zahájit výstavbu úseku I.D2 Libuš – Depo Písnice, kde vzniknou tři stanice, mezistaniční traťové tunely a také samotné depo pro vlaky linky D. Dokončení a zprovoznění všech úseků DPP předpokládá na konci roku 2031 (viz Harmonogram), správní řízení u ÚOHS zahájení stavby druhého úseku prodlužují. Harmonogram bude aktualizován jakmile bude podepsána smlouva se zhotovitelem stavby I.D1b.
Informační centrum
V ulici Neveklovská je otevřeno Informační centrum pro veřejnost, které je dispozici pro občany každý sudý týden ve středu (mimo svátky) od 14:00 do 17:00 hod. V Informačním centru vám budou zodpovězeny dotazy týkající se provozního úseku I.D1a pražského metra, výstavby Pankrác - Olbrachtova. Jsou zde k nahlédnutí vizualizace stanic Pankrác a Olbrachtova, včetně dalších podrobných informací nejen k výstavbě tohoto úseku.
Níže přinášíme aktuální informace o probíhajících činnostech na stavbě metra I.D, v úseku Pankrác - Olbrachtova:
Plán probíhajících činností na stavbě metra I.D1a, úsek Pankrác - Olbrachtova, v období 12/2024 - 01/2025
(aktualizace k 28.11.2024)
V době vánočních svátků od 21.12.2024 do 6.1.2025 budou veškeré stavební práce pozastaveny.
SOD 11 - stanice Pankrác
ZS PAD1b (u sjezdu z městského okruhu směr Pankrác)
Probíhají ražby a odvoz rubaniny. Na tomto úseku jsou využity trhací práce. Ražby překonaly jeden z nejsložitějších úseků v bezprostřední zóně ovlivnění mostu 5. května. Z rozrážky z technologické propojky byly dokončeny ražby tunelu obratových kolejí jak směrem ke stanici Pankrác, tak i na druhou stranu, tj. pod budovu Enterprise opět směrem k mostu 5. května. Po prorážce, tj. propojení pracovišť PAD1 a PAD4, byla provedena betonáž vozovky v provizorní štole do stanice Pankrác,směrem do míst eskalátorového tunelu pod budovou Gemini. V květnu byly také zahájeny ražby přestupní chodby pro eskalátor vedoucí do stanice Pankrác C. V srpnu byla dokončena doražba opěří a dna technologického tunelu. V září 2024 byly dokončeny ražby eskalátorového tunelu vedoucího do budovy GEMINI. V tunelu obratových kolejí začaly a dále probíhají práce na izolaci klenby, realizaci armatury a betonáže.
V prosinci 2024 budou zahájeny práce na sekundárním ostění u eskalátorového tunelu Arkády, které budou pokračovat i v lednu 2025.
Dopravní opatření omezující dopravu v této oblasti byla ze strany stavenišť metra D ukončena, další dopravní opatření již jsou dělána ze strany společnosti Skanska a její výstavby.
ZS PAD2 (před Arkády Pankrác)
Od června 2023 je rozšířeno oplocení ZS PAD2 před OC Arkády Pankrác kolem budoucí stavební jámy (SO 11-21). Průchod kolem oplocení z metra do City Empiria je stále možný. Pro výstup z výtahu je proveden koridor, výtah zůstává v provozu. Je zprovozněna komunikace pro IZS. Po dohodě s OC Arkády Pankrác jsou zachovány farmářské trhy, které se konají každou středu před objektem OC Arkády Pankrác.
V prosinci 2024 a lednu 2025 budou pokračovat práce na realizaci železobetonové konstrukce vestibulu Arkády. Mezi provozovanými tunely metra C pokračují zemní práce, bourací a vrtací práce včetně prací na zajištění jámy pro přestup mezi C a D na staveništi PAD2, před administrativními budovami a obchodním centrem.
TT Pankrác
V únoru 2024 byla zahájena realizace tramvajové trati v ulici Na Pankráci, mezi ulicemi Hvězdova a Na Strži. Veškeré stavební práce budou s předstihem ukončeny začátkem prosince 2024 a nová tramvajová trať na Pankrác tak může být slavnostně otevřena již 13.12.2024. Tramvajové spojení bude ze stanice Pankrác zahájeno od 14.12.2024. Současně bude otevřen průjezd silnice Na Pankráci ve směru na Budějovickou.
Nová tramvajová zastávka Pankrác nahradí z dopravního hlediska v roce 2025 stanici metra C Pankrác, která bude modernizována a připravována pro budoucí provoz jako přestupní stanice mezi trasami C a D. Stanice metra Pankrác C bude uzavřena pro veřejnost v termínu 6.1. - 31.12.2025, vlaky budou stanicí projíždět.
ZS PAD3
Práce na zajištění mostu 5. května jsou dokončeny. Probíhá kontinuální měření, monitoring konstrukcí a ploch okolí mostu ul. 5. května. Dopravní opatření omezující dopravu v této oblasti byla ze strany stavenišť metra D ukončena, dále jsou již v souvislosti s výstavbou, kterou zajišťuje společnost Skanska.
ZS PAD4 (křížení ulic Na Strži - Budějovická)
Trhací práce začaly v 06/2023 pod ulicí Na Pankráci, ražby jsou v blízkosti budovy GEMINI. S tím je spojený odvoz rubaniny a čerpání balastních vod. V prosinci2024 bude dokončena doražba kaloty pravého dílčího výrubu pod linkou metra C u křížení s přestupovým tunelem SO 11-23.
Pasportizace, monitoring
Průběžně v oblasti Pankráce, staveništi metra D, probíhá monitoring v plném územním rozsahu.
Dopravní omezení

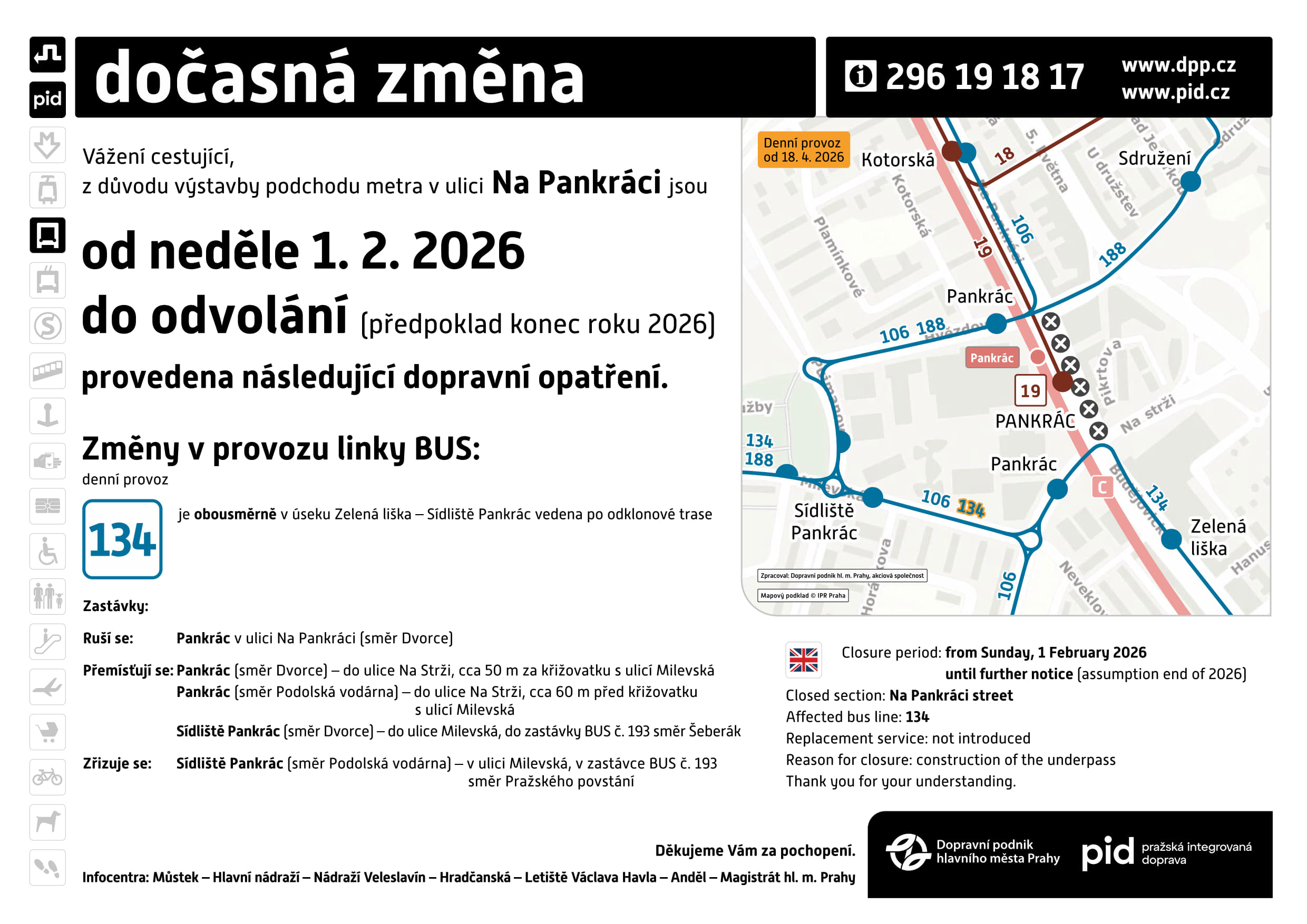

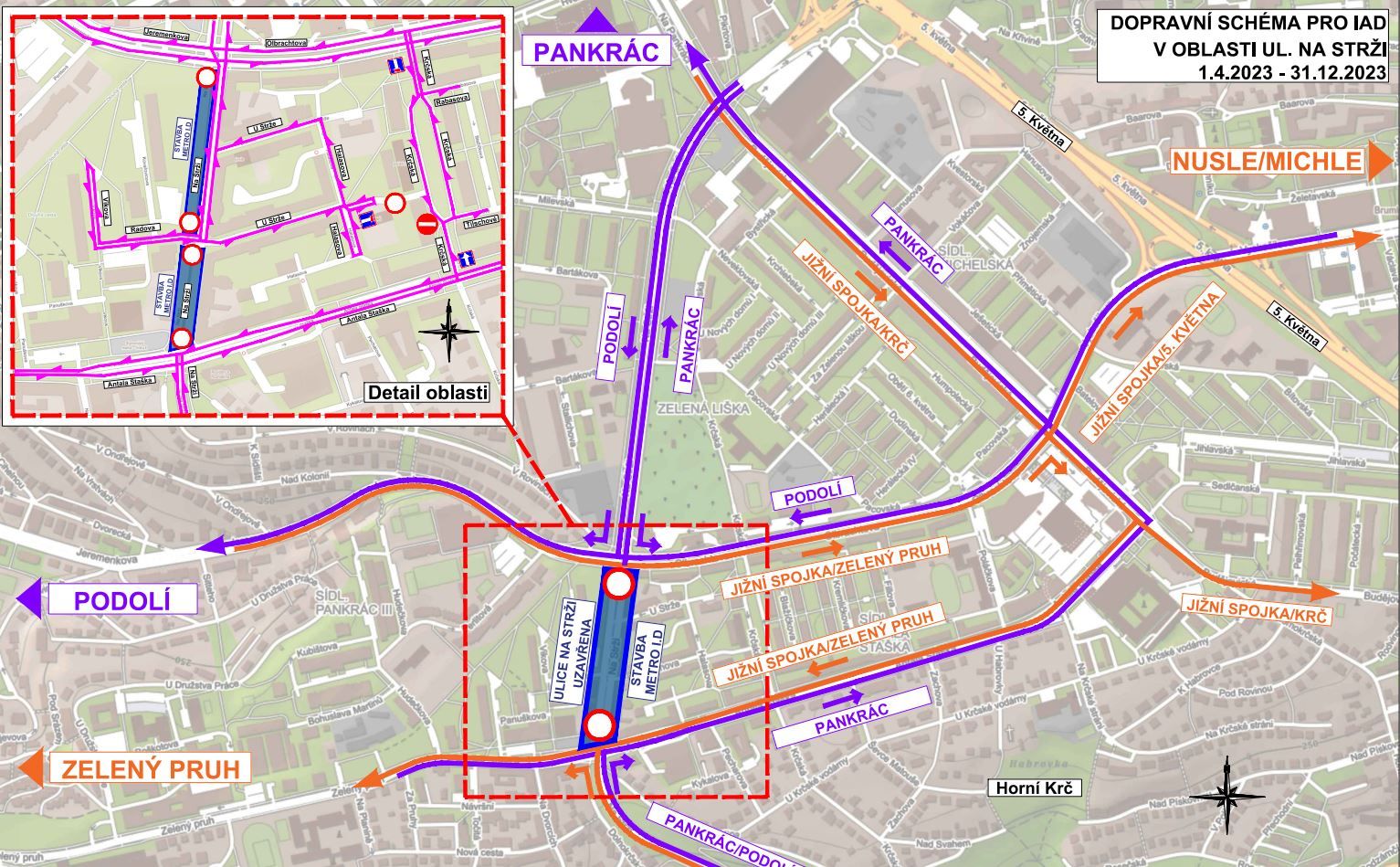

Dlouhodobá uzavírka odbočovacího pruhu ulice Na Pankráci a okružní křižovatky ulice Na Strži - Neveklovská. Značení pro chodce je vedeno náhradní trasou vyznačenou vodorovným dopravním značením.
Od 1.4.2023 došlo na základě projednání s městskou částí Praha 4 z důvodu zajištění vyšší bezpečnosti pohybu chodců a provozu k úplnému uzavření ulice Na Strži v rozsahu od ul. A. Staška po ulici Radova a Matěchova.
Od 26.9.2024 je křižovatka Hvězdova x Na Pankráci zprovozněna ve všech směrech kromě ul. Na Pankráci ve směru z centra, která je stále uzavřena z důvodu provádění definitivních povrchů komunikací, chodníků atd. Pokračují i práce na kolejovém svršku tramvajové trati. Ve směru do centra je doprava v ul. Na Pankráci svedena do jednoho jízdního pruhu, kde bude prováděna úprava obrubníku do definitivní polohy. Cesty pro pěší jsou zachovány. Předpokládaný termín zahájení provozu tramvajové trati do tramvajové zastávky Pankrác je 14.12.2024. Následně dojde k úpravě uzavírek a provozu autobusových linek. Od poloviny prosince 2024 do ledna 2026 bude doprava v ulici Na Pankráci bez omezení (tj. v režimu 2+2 pruhy). Dočasná změna provozu linek BUS bude ukončena a provoz bude obnoven do původního stavu. Více informací naleznete zde: https://www.dpp.cz/omezeni-a-mimoradne-udalosti
SOD 12 - traťový úsek Pankrác - Olbrachtova
ZS VO-OL (ulice Na Strži)
V září 2024 byla dokončena ražba spojky C - D pod ulicí Na Strži směrem ke stanici Pankrác C, doplněná o tryskové injektáže v místě ZS PAD2. Byly dokončeny ražby pravého staničního tunelu ze šachty na zařízení staveniště v ulici Na Strži, což je pod ulicí Jeremenkova a Na Strži. Ve směru na Pankrác byly z vyraženého rozšíření a rozpletu do odstavného tunelu dokončeny ražby samotného odstavného tunelu pod budovou NOLA, směrem zpět k ZS VO-OL. Veškeré razící práce byly dokončeny a bude probíhat pouze odtěžení zbylé rubaniny ve dně tunelu. V době dočištění tunelů bude docházet na povrchu k nakládání a odvozu rubaniny v pracovní dny a v sobotu v denní době.
V prosinci 2024 a lednu 2025 budou prováděny hydroizolace a definitivní ostění v pravém staničním tunelu stanice Olbrachtova, pravém jednokolejném tunelu, odstavném tunelu, na spojce C-D a ve dně dvoukolejného tunelu.
Pasportizace, monitoring
Průběžně v oblasti Pankrác - Olbrachtova, staveništi metra D, probíhá monitoring v plném územním rozsahu.
Dopravní omezení
V nejbližších měsících budou dopravní opatření beze změn. Žádná další dopravní ani pěší omezení v okolí staveniště VO-OL nejsou plánována.
SOD 13 - stanice Olbrachtova
ZS OL2 (poblíž křížení Jeremenkovy a Na Strži)
Byly dokončeny ražby kalot směr Krč, včetně ražby opěří a dna v obou staničních tunelech. Souběžně byla dokončena ražba propojky jih. V prosinci 2024 a lednu 2025 bude probíhat armování a betonáže dna levého staničního tunelu. V pravém staničním tunelu budou zahájeny práce na izolacích a sekundářním ostění dna.
V jámě severního vestibulu bude probíhat ražba kaloty severního eskalátorového tunelu.
ZS OL1 (poblíž křížení Antala Staška a Na Strži)
V prosinci 2024 budou probíhat ražby eskalátorového tunelu jih, a to kaloty, opěří a dna v šikmé části tunelu. V jámě vestibulu jih pokračují práce na monolitických konstrukcích.
Současně probíhají práce na individuálních protihlukových opatřeních. V součinnosti s Hygienickou stanicí hl.m. Prahy bude u vytipovaných objektů probíhat seřízení a případné přetěsnění oken.
Pasportizace, monitoring
Průběžně v oblasti Olbrachtova, staveništi metra D, probíhá monitoring v plném územním rozsahu.
Dopravní omezení
Návazně na uzavírku ulice Na Strži, v rozsahu od ul. A. Staška po ulici Radova a Matěchova, je zřízena dočasná autobusová zastávka (bus č. 193) v ulici Olbrachtova, jako náhrada za zrušenou zastávku Na Strži před obytným domem v ulici Kovařovicova.
Veškerá dopravní omezení jsou koordinována, detailní informace najdete zde:
https://www.praha4.cz/Omezeni-dopravy-v-Praze-4-opravy-a-uzavirky.html
Zajímavosti z výstavby
Největší změna v dějinách metra v Praze: https://www.youtube.com/watch?v=QNwbBQT4-0g
Česká tunelářská asociace ITA-AITES - Tunelářské odpoledne 4/2024, prezentace Metro D https://www.ita-aites.cz/cz/konference-seminare/tunelarska-odpoledne/2024/
Napsali o nás: časopis Silnice a železnice:
http://www.dpp.cz/metro-d/aktuality/detail/931_2279-napsali-o-nas-silnice-a-zeleznice
O nálezech při výstavbě metra D si můžete přečíst v článku: Kousek metra D schovávají ve vitríně Národního muzea - zdroj Metro.cz
Fotogalerie z výstavby metra trasy D - zdroj: prahain.cz
https://www.prahain.cz/fotogalerie/vystavba-metra-trasy-d-stanice-pankrac-843.html
VIDEO: Na Pankráci razí novou stanici metra. U eskalátorů zvolili neobvyklý postup - iDNES.cz
V krátkém videu je zobrazeno jak se staví metro D - cyklus ražeb v obratovém tunelu za stanicí Pankrác D, další díly jak se staví metro D naleznete na youtube:
První úsek I.D1a Pankrác – Olbrachtova
Stavba prvního úseku trasy D bude probíhat na celkem šesti lokalitách označovaných jako PAD1b, PAD2, PAD4, VO-OL, OL1 a OL2 (PAD = Pankrác D, VO-OL = větrací objekt Olbrachtova, OL = Olbrachtova), které jsou rozloženy kolem ulice Na Strži od nájezdové rampy na ulici 5. května ve směru do centra až po křižovatku ulic Na Strži a Antala Staška. Na čtyřech z těchto lokalit (PAD1b, PAD4, VO-OL a OL1) DPP prováděl od června 2019 geologický průzkum, zhotovitelé na něj navážou samotnou stavbou prvního úseku trasy D. Hlavními lokalitami, ze kterých budou probíhat ražby tunelů a stanic, budou PAD1b, VO-OL a OL1. Ražby v tomto úseku trasy D budou zhotovitelé realizovat novou rakouskou tunelovací metodou (NRTM). Tato metoda byla při výstavbě pražského metra poprvé použita v 90. letech při ražbě levého jednokolejného traťového tunelu mezi stanicemi Kolbenova a Hloubětín v rámci prodloužení trasy B (úsek IV.B), naposledy pak při stavbě prodloužení trasy A z Dejvické do stanice Nemocnice Motol.
V rámci první etapy stavby zhotovitelé postaví dvě stanice – Pankrác D a Olbrachtova, mezistaniční traťové tunely, tunel pro obratové koleje, odstavný tunel, technologické tunely pro vzduchotechniku, spojku mezi tratěmi C a D, a v neposlední řadě několik eskalátorových tunelů pro výstupy do vestibulů. Z provozního pohledu (staničení) bude první úsek trasy D měřit 1,3 kilometru, nicméně bude v této etapě potřebné vyrazit celkem téměř tři kilometry tunelů, což představuje cca 300 tisíc m3 rubaniny.
Pankrác D - největší stanice trasy D
Pankrác D je jednolodní přestupní stanice s bočními nástupišti. Bude to největší stanice na celé trase D a bude mít hned tři prvenství v rámci pražského metra: bude to první přestupní stanice ražená NRTM, první jednolodní přestupní stanice a první přestupní stanice s bočními nástupišti. Ražby stanice budou probíhat ze dvou směrů, z lokality PAD1b a VO-OL, vestibuly budou hloubené ze stavební jámy v lokalitě PAD2, ve které dnes slavnostně začala stavba metra D. Kolejiště bude v hloubce 33 metrů pod povrchem. Za samotnou stanicí směrem k Náměstí Bratří Synků bude navazovat kromě traťového také tunel obratových kolejí dlouhý 168 metrů a technologický tunel pro vzduchotechniku a její strojovnu. Kromě toho zde zhotovitelé vyrazí a vybudují přestupní tunel na trasu C, který bude ústit do jižního čela stávající stanice Pankrác C, a dva výstupy, které povedou do vestibulů Arkády a Gemini.
Mezistaniční tunel a spojka mezi trasami D a C
Ze stanice Pankrác D povede traťový tunel směrem ke stanici Olbrachtova. Délka tohoto úseku je 675 metrů. První část, necelých 400 metrů, bude vedena jako dvojkolejný traťový tunel, od ústí spojky mezi trasami D a C pak jako dva jednokolejné tunely až do stanice Olbrachtova. Za stanicí Pankrác D směrem do Krče zhotovitelé vybudují odstavný tunel, který bude sloužit pro odstavení posilových vlaků nebo souprav se závadou. Na odstavný tunel bude navazovat technologický tunel pro vzduchotechniku a její strojovnu, zakončen bude šachtou s větracím objektem na povrchu.
Do doby, než trasa D bude mít vlastní depo Písnice, automatické vlaky pro linky D i C bude DPP vypravovat ze stávajícího depa Kačerov. K tomu bude primárně sloužit spojka mezi tratěmi D a C, kterou zhotovitelé vybudují v této etapě. Spojka měří bezmála půl kilometru (468 metrů), na této vzdálenosti překonává výškový gradient 15 metrů mezi tratěmi D a C. Na lince C bude spojka ústit do odbočky, která byla na jižní straně stanice Pankrác C vybudována již v 70. letech minulého století a počítalo se s ní pro napojení budoucí trasy D.
Ražby mezistaničních tunelů budou probíhat z lokality VO-OL v hloubce cca 35 metrů pod povrchem. Ve směru na Pankrác zhotovitelé navážou na dílo vytvořené během geologického průzkumu a vyrazí tunel v plném profilu až k patě stanice Pankrác D. Současně s tím budou probíhat ražby traťových tunelů i opačným směrem ke stanici Olbrachtova. Zhotovitelé zde vyrazí tunely v celkové délce 1 908 metrů.
Olbrachtova - první stanice pražského metra s nástupišti v oblouku
Závěrečnou část prvního úseku I.D1a metra D představuje stanice Olbrachtova. Je tvořena dvěma staničními tunely v oblouku s vnitřními nástupišti, mezi kterými budou tři propojky. Ze severní a jižní propojky budou současně vést výstupy na povrchu do dvou vestibulů. Jižní vestibul bude situován na rohu ulic Na Strži a Antala Staška, severní pak na rohu ulic Na Strži a Jeremenkova. Součástí stanice je také technologický tunel pro vzduchotechniku a další zařízení nutné pro chod stanice. I Olbrachtova bude mít několik prvenství – bude to první ražená dvojlodní stanice v pražském metru a bude první s nástupišti v oblouku tratě.
Fáze výstavby prvního úseku I.D1a Pankrác - Olbrachtova
V první fázi výstavby úseku Pankrác – Olbrachtova v roce 2022 a 2023 budou na jednotlivých lokalitách probíhat přeložky inženýrských sítí, na které pak naváže hloubení přístupových šachet nezbytných pro ražbu samotných stanic metra. Z lokality VO-OL budou současně probíhat ražby tunelů mezistaničního úseku oběma směry, z lokality PAD1b pak ražba cca 142 metrů dlouhého přístupového tunelu potřebného pro výstavbu samotné stanice Pankrác D.
Ve druhé fázi v letech 2024 a 2025 budou probíhat ražby obou stanic, tj. Pankrác D (z lokalit PAD1b a VO-OL) a Olbrachtova (z lokalit VO-OL a OL2) a hloubení stavebních jam potřebných pro výstavbu budoucích vestibulů (lokality PAD2, OL1 a OL2). Současně budou dokončeny ražby tunelů mezistaničního úseku včetně spojky mezi trasami D a C. Kromě toho začnou ražby eskalátorových tunelů.
Ve třetí fázi výstavby budou probíhat betonáže definitivního ostění tunelů a stanic metra, budování hloubených vestibulů stanic, dokončování všech vnitřních konstrukcí nezbytných pro montáž technologií potřebných pro provoz metra a realizace kolejových betonů a kolejového svršku v celé trase budoucího metra.
V závěrečné fázi, v letech 2028 a 2029 budou zhotovitelé instalovat veškeré technologie, provedou povrchové úpravy v okolí budoucích stanic, včetně sadových úprav, tj. výsadby keřů a stromů. Na jednotlivých lokalitách nechá DPP vysázet celkem 141 nových vzrostlých stromů s obvodem kmene minimálně 12–18 cm a se zapěstovanou korunou, dále 7 028 listnatých nízkých keřů a 3 675 trvalek, okrasných trav a cibulovin. Na konci roku 2029 DPP předpokládá zprovoznění trasy D pražského metra.
Základní informace o prvním úseku I.D1a Pankrác - Olbrachtova
Stanice Pankrác D
- délka: 305 metrů, šířka 23 metrů, výška 19–22 metrů
- předpokládaný vytěžený objem rubaniny: cca 135 tisíc m3
- výška nadloží nad stropem stanice: 20,7 metrů
- hloubka kolejiště: 33 metrů pod terénem
Stanice Olbrachtova
- délka: 221 metrů, šířka 32 metrů, výška 10 metrů
- předpokládaný vytěžený objem rubaniny: cca 85 tisíc m3
- výška nadloží nad stropem stanice: 20-25 metrů
- hloubka kolejiště: 30 metrů pod terénem
Celkové předpokládané náklady na výstavbu úseku I.D1a včetně monitoringu a pasportizace činí 14,54 miliard korun.
Realizace stavebních prací
Dne 24. 3.2022 nabylo právní moci Stavební povolení pro veřejně prospěšnou stavbu "Výstavba trasy I.D metra v Praze, provozní úsek Pankrác - Nové Dvory". DPP následně udělil výzvy k zahájení činnosti zhotovitelům úseku Pankrác - Olbrachtova, včetně zajištěni technického dozoru investora.
Koncem měsíce března 2022 došlo k předání zařízení stavenišť, která původně sloužila pro geologický průzkum. Pro provádění stavby "Výstavba metra D" byly navrženy staveništní plochy zajišťující realizaci projektem určeného stavebního programu. Plochy zařízení stavenišť (dále ZS) jsou zakresleny v koordinačních situacích, které jsou zveřejněny dle jednotlivých stanic v sekci Stanice.
V krátkém videu je zobrazeno jak se staví metro D - cyklus ražeb v obratovém tunelu za stanicí Pankrác D:
V důsledku koordinace činností souvisejících s opravou Barrandovského mostu dochází k drobným problémům v lokalitě Pankrác - Olbrachtova. Zhotovitelé čekali na vyhodnocení dopadu uzavírek souvisejících s opravami Barrandovského mostu a některé činnosti jsou tak zpožděny. Rada MČ Praha 4 navrhla formou Usnesení zajištění dočasné náhradní parkovací zóny za vyparkovaný pruh v oblasti ulice Na Strži, tento požadavek DPP operativně řeší. Za vzniklé komplikace se občanům omlouváme, děláme maximum pro urychlení výstavby a eliminaci jednotlivých omezení.
Popis jednotlivých stavenišť:
Zařízení staveniště PAD1b
Staveniště je navrženo pro vybudování stanice Pankrác D, na budoucí trase linky metra D. Vlastní Staveniště se nachází v ploše uvnitř sjezdu z ulice 5. Května do ulice na Strži v takzvaných „brýlích“. Staveniště dále bude sloužit jako zázemí pracovníků výstavby, ale především pro ražbu vlastní stanice a souvisejících podzemních objektů, odvozu rubaniny a zásobování stavby veškerým materiálem potřebným pro vybudování kompletního díla. To znamená včetně hydroizolace stanice, vnitřních nosných konstrukcí, dokončovacích prací a technologií. Veškerá doprava a zásobování stavby se odehrává vertikálně. Jedná se o dlouhodobý zábor trvající po celou dobu výstavby metra D, přibližně tedy 90 měsíců.
Zařízení staveniště PAD2
Staveniště je navrženo pro výstavbu stanice metra Pankrác D, přestupní tunel mezi linkami C a D a pro přístup do obchodního centra Arkády. Zde budou instalovány i pohyblivé schody. Staveniště je situované do oblasti na ploše před obchodním centrem Arkády Pankrác a před budovou CITY EMPIRIA mezi ulicemi Na Strži a Na Pankráci. Vjezd na staveniště bude z ulice Na Pankráci a z ulice Na Strži, výjezd je pouze do ulice na Strži. Průjezd přes staveniště bude jednosměrný. Plocha staveniště bude převážně zapanelovaná, největší část plochy však zaberou dvě stavební jámy, které budou stupňovité a každá z nich jinak hluboká. Při západní straně staveniště bude na začátku stavby vybudována provizorní přístupová komunikace. Tato komunikace bude sloužit po dobu realizace stanice metra D Pankrác jako přístupová cesta pro kancelářskou budovu CITY EMPIRIA, OC Arkády a pro příjezd IZS a HZS. Práce budou probíhat i na přeložkách, které jsou nutné pro vyčištění území a hloubení jámy. Jedná se o přeložky slaboproudé, přeložku horkovodu ale i přeložky kanalizace, které jsou prováděny hornickým způsobem, tedy ražené.
Zařízení staveniště PAD3
Plocha slouží pro instalaci ocelových prvků k zajištění konstrukce mostu 5. května. Tyto ocelové prvky budou most a přilehlou rampu zabezpečovat po celou dobu výstavby nejen u první etapy ID1, ale také etapy třetí ID3. Přístup do záboru bude z ulice Sdružení. Prvky zařízení staveniště se zde vyskytovat nebudou.
Po dobu vkládání mostních podpor bude dočasně omezena průjezdnost v ul. Sdružení. Automobilová doprava zde bude řízena pomocí semaforů. Toto omezení zde bude cca 10 dní. Po dobu stavby bude severní strana mostu v oblasti chodníku i jízdních pruhů zúžena. Průchodnost chodníku zůstane zachována.
Zařízení staveniště PAD4
Jedná se o plochu na níž bude zřízeno infocentrum celé výstavby a která bude dále sloužit pro vrt a dopravu směsí do podzemí stanice metra Pankrác včetně napojení na traťové tunely za stanicí Pankrác. Z tohoto staveniště, kde byl v minulosti realizován také inženýrsko geologický průzkum před výstavbou metra, bude probíhat zlepšení horninového prostředí v oblasti stanice chemickými injektážemi. Zábor staveniště je navržen v prostoru stávajícího parku u pošty Pankrác v místě křížení ulic Budějovická a Na strži. Přístup do stávajícího objektu pošty bude v rámci dopravních opatření zachován. Vjezd a výjezd na staveniště bude z ulice Budějovická, z ulice Na strži bude na staveniště vymezen pouze vjezd. Další vjezd a výjezd na staveniště je z ulice Neveklovská, kde bude umístěny kanceláře a šatny pro pracovníky stavby.
Zařízení staveniště PAD5
Plocha, která vymezuje plochu záboru na povrchu pro provádění stavebních prací v objektu Gemini, spojených se zprovozněním eskalátoru na výstupu z metra D do tohoto objektu. Na povrchu bude dle etapizace měněn zábor stavby tak, jak bude probíhat stavební činnost v prostorách Gemini. Na povrchu v záboru nebude umístěn žádný prvek zařízení staveniště. Tento zábor je pouze pro zásobování stavby v prostoru Gemini po dobu 8,5 měsíce.
Zařízení staveniště VO-OL
Zařízení staveniště se nachází podél ulice Na Strži a je ohraničeno ulicemi Jankovská a Pacovská. Z tohoto zařízení staveniště se budou realizovat veškeré ražby, definitivní ostění a práce na HSV, PSV ve směru k budoucí stanici Pankrác i stanici Olbrachtova. Razit se bude dvoukolejný tunel směr Olbrachtova, který v místě kde se potkává se spojkou C-D přechází ve dva jednokolejné tunely, ty pokračují k budoucí stanici Olbrachtova. Část samotné stanice Olbrachtova, spojka C-D, odstavné tunely, strojovna VZT, budoucího větracího objekt a ražba druhého dílčího výrubu traťového tunelu ve směru k budoucí stanici Pankrác D se bude také razit ze staveniště VO – OL. Jediný přístup pro dopravu materiálu, strojů, lidí a těžbu rubaniny z tunelu je za pomoci jeřábu přes vybudovanou vertikální šachtu z převrtávaných pilot o průměru 1,2m a hloubce cca 37 m.
Po dokončení veškerých prací bude prostor zařízení staveniště terénně a sadově obnoven a okolo budoucího větracího objetu traťových tunelů budou zřízeny asfaltové chodníky, příjezdová komunikace a nástupní místo pro hasiče.
Zařízení staveniště OL1
Na začátku výstavby budou v rámci této plochy realizovány zejména přeložky kanalizace a dalších sítí. Dojde také k přesunu zastávky Ryšánka na nové provizorní umístění. Ve staveništi se nachází průzkumné dílo (šachta se štolou), které bude v budoucnu klíčové pro bezpečné napojení dalšího úseku výstavby trasy D pod označením Metro I.D1b. Od začátku stavebních prací bude toto dílo spravováno a udržováno až do předání následnému zhotoviteli navazující stavby.
Postupně se bude plocha tohoto zařízení staveniště a s tím i dopravní opatření měnit. V první fázi se rozšíří na východní část ulice Strži pro přípravu zajištění této části stavební jámy vestibulu-jih. Poté bude provedena shodně západní část. Následně se obě plochy spojí, přeruší se na dva roky provoz v ulici Na Strži a bude zde ve stavební jámě vybudován podzemní vestibul-jih. Kolem zastavěné plochy vestibulu je zabrána pouze nezbytná plocha pro výrobní prostředky stavby. Provoz chodců bude umožněn dle navržených dopravních opatření. Na konci výstavby bude na současné ploše zařízení staveniště vysázen malý park s mlatovými chodníky.
Zařízení staveniště OL2
Na ploše bude v rámci stavby metra vybudován podzemní vestibul-sever. Kolem zastavěné plochy vestibulu je zabrána pouze nezbytná plocha pro výrobní prostředky stavby. Provoz chodců bude umožněn dle navržených dopravních opatření.
Zařízení staveniště OL3
Zařízení staveniště OL1 a OL2 v oblasti stanice Olbrachtova jsou minimální a pouze pro výrobní prostředky stavby. Na jejich ploše nezbývá prostor pro funkce, které bude plnit zařízení staveniště OL3. Budou zde umístěny stavební kontejnery se sociálním, skladovým a kancelářským zázemím a zpevněné plochy pro skladování materiálů a odstavení techniky. Tato plocha a funkce, kterou stavbě poskytne, je důležitá pro chod stavby. Na konci stavby dojde k její kompletní obnově, aby mohla sloužit svému účelu jako doposud. V případě, že zhotovitel zabezpečí adekvátní náhradu, nebude zařízení staveniště OL3 využíváno, návazně na usnesení č. 9R-219/2022 Rady městské části Prahy 4.
Celkové situace zařízení stavenišť jsou umístěny v sekci Stanice.
Komplexní geotechnický monitoring a pasportizace
Komplexní geotechnický monitoring a pasportizaci stavby prvního úseku metra I.D Pankrác – Olbrachtova zajišťuje sdružení „Krtek D monitoring,“ jehož vedoucím společníkem je firma SG Geotechnika se společnostmi INSET, GeoTec-GS a PUDIS. Komplexní geotechnický monitoring a pasportizace je nedílnou a důležitou součástí probíhající stavby prvního úseku metra I.D Pankrác – Olbrachtova. Stručně lze pasportizaci a geotechnický monitoring definovat takto:
Pasportizace pro zhodnocení stavebně-technického stavu budov nadzemní i podzemní zástavby
Úkolem pasportizace je popis a hodnocení stávajícího stavebně-technického stavu budov nadzemní i podzemní zástavby, studní, zapuštěných bazénů, zídek, plotů, stávajících tunelů metra a inženýrských sítí před jejich ovlivněním od výstavby tunelů a stanic metra v dotčeném úseku. Pasportizací bude zjištěn a zdokumentován aktuální stavebně-technický stav konstrukcí budov, stávajících tunelů, inženýrských sítí, resp. povrchů (objektů), stavební změny, stav oprav, rozsah a závažnost případných poruch stavebních konstrukcí. Dále pak aktuální dynamická odolnost objektu a stanovení přípustného dynamického zatížení vlivem déle působících otřesů a vibrací od stavební činnosti u objektů stávající zástavby nacházejících se v zóně možného ovlivnění ze strany ražby tunelů a stanic a souvisejících stavebních prací na této stavbě. Podrobná pasportizace technického stavu všech objektů v zóně ovlivnění se pořídí bezprostředně před stavbou, případně se ověří opětně těsně před zahájením stavby, zda nedošlo k změnám.
Geotechnický monitoring pro bezpečnou realizaci metra D
Geotechnický monitoring se skládá z monitoringu stávajících objektů a monitoringu raženého díla. Během výstavby trasy metra D v Praze budou v zájmových územích realizovány převážně činnosti prováděné hornických způsobem. Z tohoto důvodu musí být během ražeb vyhodnocován vývoj případných deformací na povrchu a v blízké zástavbě. Monitoring je vždy vztažen k jednotlivým fázím výstavby. Součástí monitoringu jsou kontrolní prohlídky, repasportizace, přesná nivelace, 3D měření, náklonoměrná a deformometrická měření, v neposlední řadě měření vibrací a hluku. Zjednodušeně si lze monitoring představit jako osazení měřících bodů na sledovaných objektech a jejich pravidelné či on-line sledování a vyhodnocování. V případě monitoringu raženého díla lze zjednodušeně říci, že se jedná o sledování resp. měření chování již zhotoveného raženého díla i chování „hory“ v okolí prováděného podzemního díla. V závislosti na kontinuálních výsledcích monitoringů (on-line sledování potřebných hodnot) dochází k úpravám postupů výstavby, například velikost záběru, druh a rozsah injektáží nebo nastavení módu ražby a podobně.
V rámci komplexního geotechnického monitoringu výstavby trasy metra D Pankrác – Olbrachtova probíhá průběžné sledování deformací povrchu s využitím technologie družicové radarové interferometrie (InSAR). S její pomocí lze detekovat pohyby povrchu v městské zástavbě s vysokou přesností a plošností měření bez nutnosti stabilizace bodů. Nasazení technologie družicové radarové interferometrie proto doplňuje měření na více než 900 stabilizovaných bodech geodetického monitoringu v širším prostorovém rozsahu a umožňuje identifikovat případné problematické deformace i mimo zóny očekávaného ovlivnění povrchu a budov.
Metoda InSAR je založena na analýze dlouhých časových řad radarových měření. Pro potřeby monitoringu stavby jsou využívána radarová měření z družicového systému, který disponuje archivem radarových snímků pro zájmové území již od roku 2016 (z období před zahájením prvních technických prací v území souvisejících s výstavbou trasy D). Archivní snímky jsou od doby zahájení stavby trasy D doplňovány aktuálními snímky v průměru každých třicet tři až jedenáct dní. Interpretací odraženého radarového signálu od povrchu území vznikají mj. mapy deformací. Výsledky InSAR monitoringu podporují geotechnickou interpretaci rozsahu, rychlosti a dynamiky průběhu poklesů i zdvihů v zájmovém území a v návaznosti na prováděné stavební práce.
Dodávku radarových dat a výpočty vyjadřující změny povrchu sledovaného území provádí v subdodávce specialisté v etapách s půlročním cyklem. Celkem je takto pravidelně vyhodnocováno více než 22 000 bodů na objektech a terénu na ploše 6 km2, v bližším okolí stavby je to více než 4 000 bodů na ploše 0,525 km2.
